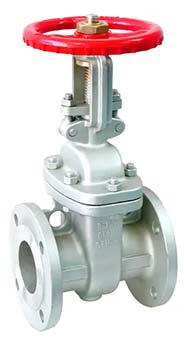

KLINGER Kilslidsventil-KSD-GTF

API 600 bultat hus, utvändig spindelgänga, flexibla kilslidsventiler för alla applikationer.

Husets topp på en kilslidsventil skyddar de inre delarna av ventilen genom att tillhandahålla en läckagesäker tätning. Därför kan den tas bort för reparation eller underhåll. Kilslidsventiler kan utrustas olika typer av överdelar beroende på applikation.

I en bultad design är dess ventilhus och överdel flänsade-och bultade tillsammans. Bultad design används mest i ångsystem: De säkerställer tillräcklig tätning även i högtrycksapplikationer.

Funktioner

– Hus i gjuten stål som ger hög hållfasthet för att möta de flesta förhållanden
– Utvändig spindelgänga och bultad överdel
– Enkel flexibel kil som kompenserar för deformation av huset på grund av till exemplet rörspänningar
– Svetsad sätesring eliminerar läckage bakom ringar och för lång problemfri service
– Finns i flänsanslutning och stumsvets

Standarder

– Grundkonstruktion enligt DIN 3352
– Bygglängd enl. till DIN 3202-F4
– Flänsmått enl. enligt DIN 2543
– Inspektion & test enligt EN 12266-1

Husmaterial

DIN 17245 GS-C25

Temperaturspann (se datablad för mer info)

-20°C till 425°C (-4°F till 800°F)

Notera

För icke-horisontell installation, se till att konsultera med oss först, detta eftersom det måste beaktas för val av konstruktion.
